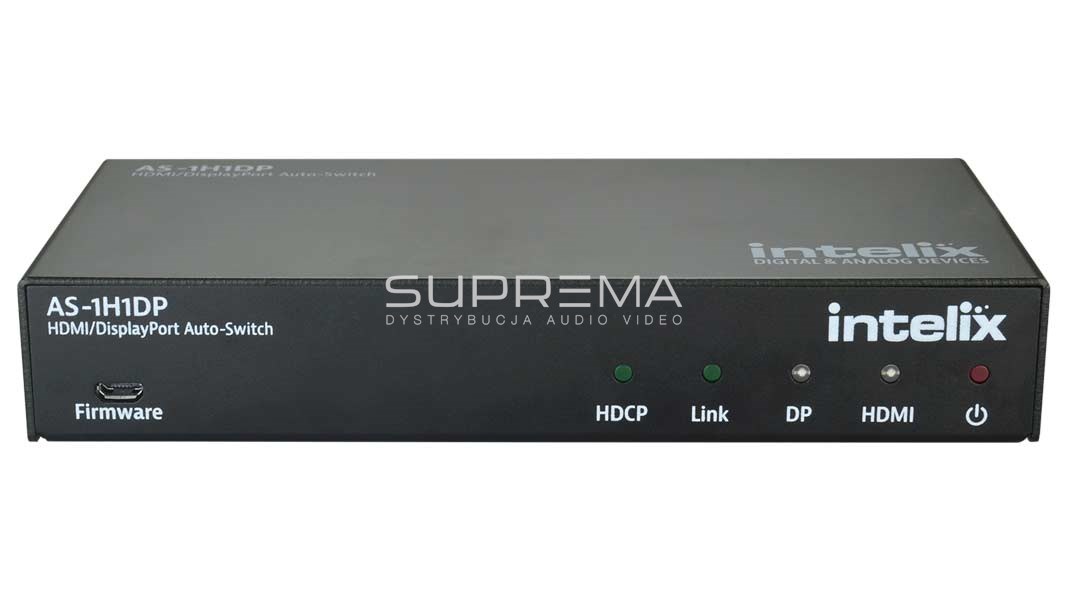

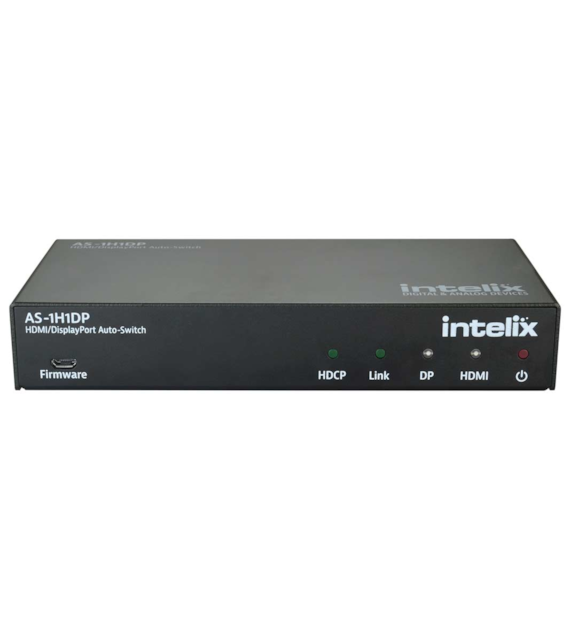

LIBERTY AV AS-1H1DP

Liberty AS‑1H1DP to profesjonalne urządzenie auto‑switching, które łączy w sobie dwa wejścia sygnału wideo + audio - jedno DisplayPort (z dedykowanym wejściem audio 3,5 mm do źródeł DP bez osadzonego audio) oraz jedno HDMI - i automatycznie przełącza się na aktywne wejście na wyjście HDBaseT lub lokalne HDMI.

To rozwiązanie jest szczególnie przydatne tam, gdzie użytkownicy mogą podłączać różne typy urządzeń (laptop, komputer, źródło cyfrowe) bez potrzeby manualnego wyboru wejścia - urządzenie samo wybiera sygnał, który ma aktywną treść wideo i przekazuje go dalej, co upraszcza obsługę spotkań i prezentacji.

AS‑1H1DP obsługuje standardy HDMI i HDCP 1.4, a jego wyjście HDBaseT może transmitować sygnał AV wraz z analogowym audio na duże odległości (do 70 m po kablu Cat5e lub lepszym), co czyni go idealnym interfejsem do podłączenia do odbiorników HDBaseT i rozbudowanych instalacji AV.

Dodatkowo urządzenie umożliwia sterowanie sygnałem i wyświetlaczem za pomocą RS‑232 oraz kontaktów sterujących, a także oferuje tryb zarządzania zasilaniem i obsługę połączeń PoH/PoE przy kompatybilnych urządzeniach.

Najważniejsze cechy:

• 2 wejścia AV: 1 × DisplayPort + analog audio 3,5 mm oraz 1 × HDMI.
• Auto‑switching — automatyczne wykrywanie aktywnego sygnału i przełączanie wejścia.
• Wyjście 1 × HDMI + 1 × HDBaseT — kompatybilne z odbiornikami HDBaseT.
• Transmisja sygnału na odległość do 70 m przy użyciu kabla Cat5e lub lepszego.
• Obsługa HDMI 1.4 i HDCP 1.4 (powszechne standardy kompatybilności).
• RS‑232 i kontakty sterujące do integracji z systemami automatyki.
• Obsługa analogowego audio i źródeł bez osadzonego dźwięku.

Zastosowania:

• Główne punkty wejściowe AV w salach konferencyjnych i boardroomach.
• Instalacje edukacyjne i wykładowe z dynamiczną zmianą źródeł.
• Rozwiązania hotelowe i integracje AV dla gości.
• Systemy AV z rozszerzeniem HDBaseT.

DANE TECHNICZNE

Wejścia:

• 1 × DisplayPort – wideo + audio (jeśli brak audio, obsługiwane przez 3,5 mm TRS).
• 1 × HDMI Input – wideo + audio.
• 1 × Analog Audio In (3,5 mm TRS).

Wyjścia:

• 1 × HDMI Output – wideo + audio.
• 1 × HDBaseT Output (RJ45) – wideo, audio, sterowanie, zasilanie PoH.

Transmisja / kompatybilność video:

• Standardy HDMI 1.4, HDCP 1.4.
• Rozdzielczości: 480i/480p/576i/576p, 720p, 1080i/p oraz UHD/30 (3840×2160 @ 30 Hz) przy ograniczeniach kabla.
• VESA do 1920×1200.

Audio:

• Wbudowane audio HDMI i analogowe stereo (konwertowane do PCM 2‑kanałowego).

Sterowanie / integracja:

• RS‑232 port – sterowanie wyświetlaczem/projektorem.
• Dry contact closures – integracja z systemami automatyki.

HDBaseT:

• Maks. odległość: 70 m po Cat5e / lepszym.
• PoH/PoE Alternative A możliwe przy kompatybilnych urządzeniach.

Zasilanie:

• Lokalne zasilanie 24 V DC lub PoH/PoE.

Fizyczne:

• Obudowa wallplate / podtynkowa dwugangowa (wariant WP‑W / WP‑B).
• Diody diagnostyczne i wsparcie EDID.

Zawartość zestawu:

• Liberty AS‑1H1DP – auto‑switcher AV.
• Elementy montażowe, instrukcja.
