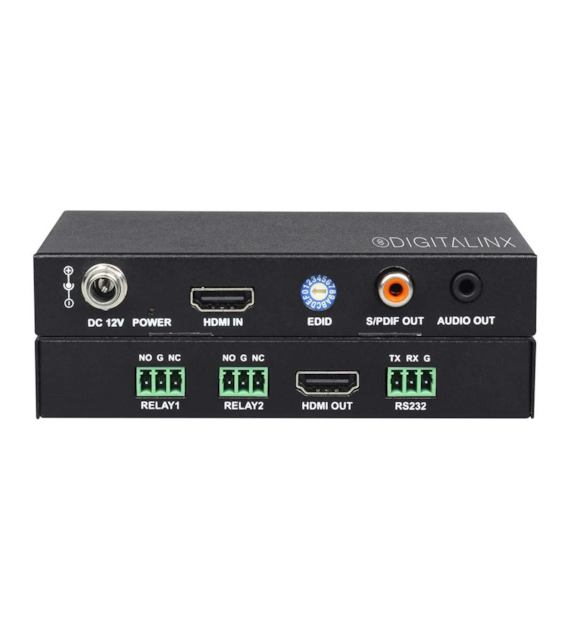

LIBERTY AV DL-UHDILC

Liberty DL‑UHDILC to kompaktowy kontroler HDMI w linii sygnału, który automatycznie reaguje na obecność sygnału wideo i steruje podłączonym sprzętem – takimi jak wyświetlacz, projektor czy ekran projekcyjny. Po wykryciu sygnału wejściowego urządzenie może włączyć ekran lub projektor za pomocą protokołu CEC lub wcześniej zdefiniowanych komend RS‑232, a także uruchomić pierwszy port przekaźnikowy dla urządzeń pomocniczych (np. opuszczenie ekranu) i drugi port po zaniku sygnału (np. podniesienie ekranu).

DL‑UHDILC przesyła sygnały HDMI 2.0 o maksymalnej przepustowości 18 Gb/s, dzięki czemu obsługuje rozdzielczości do 4K60 4:4:4 z kompatybilnością HDCP 2.2. Urządzenie posiada również obwody audio de‑embed z wyjściami cyfrowymi (S/PDIF) i analogowymi (stereo), co pozwala na przekazywanie oddzielnego sygnału audio do wzmacniaczy lub systemów nagłośnieniowych.

Na panelu sterowania znajduje się przełącznik EDID z 15 wbudowanymi presetami, co ułatwia dopasowanie rozdzielczości i zachowanie kompatybilności z różnymi źródłami i wyświetlaczami. Urządzenie świetnie sprawdza się tam, gdzie oczekuje się automatyzacji bez konieczności integracji z rozbudowanymi systemami sterowania: po prostu podłącz sygnał HDMI, a DL‑UHDILC zajmie się resztą.

Najważniejsze cechy:

• Automatyczne wykrywanie sygnału HDMI i sterowanie urządzeniami na jego podstawie.
• Obsługa 4K60 4:4:4 HDMI 2.0 z przepustowością 18 Gb/s i kompatybilnością HDCP 2.2.
• Wbudowane sterowanie CEC i RS‑232 do automatycznego włączania/wyłączania wyświetlacza.
• Dwa porty przekaźnikowe do sterowania wyposażeniem pomieszczenia (np. ekranem, roletami).
• De‑embed audio – wyjścia analogowe i cyfrowe do osobnego nagłośnienia.
• EDID Manager z 15 presetami – łatwa kompatybilność z różnymi systemami.

Zastosowania:

• Automatyczne sterowanie ekranami i projektorami w małych salach konferencyjnych i huddle roomach.
• Instalacje edukacyjne – inteligentne zarządzanie sygnałem AV.
• Rozwiązania AV w środowiskach domowych i rozrywki.
• Projekty digital signage i prezentacji wymagające automatyzacji sprzętu.

DANE TECHNICZNE

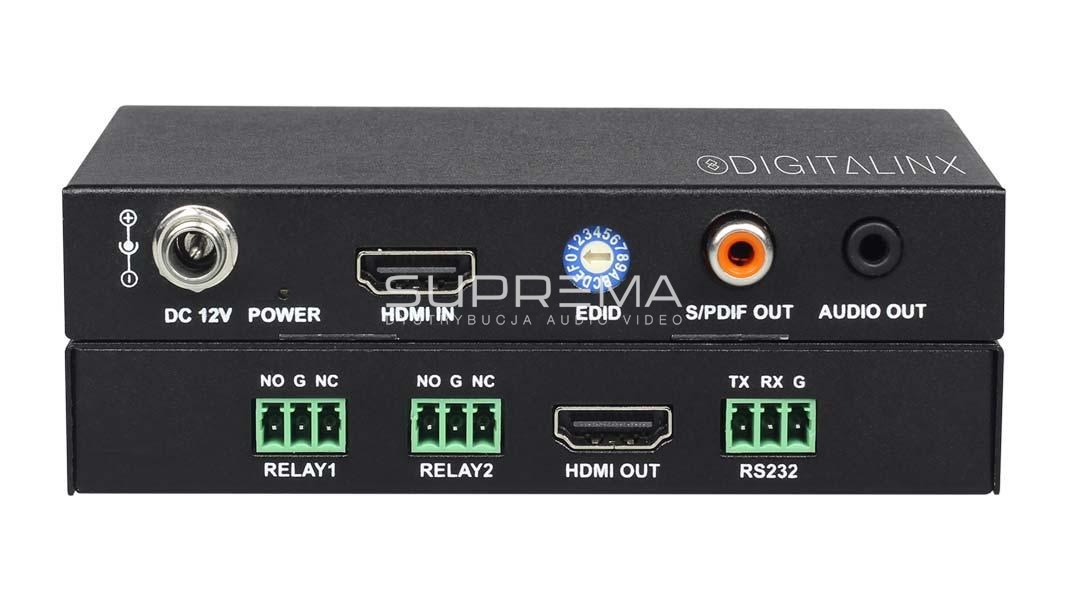

Wejścia / wyjścia:

• 1 × HDMI In – wejście sygnału wideo.
• 1 × HDMI Out – wyjście sygnału wideo.
• 1 × S/PDIF Out (cyfrowe) – audio de‑embed cyfrowe.
• 1 × Analog Audio Out (stereo) – audio de‑embed analogowe (RCA i 3.5 mm).
• 2 × RELAY – porty przekaźnikowe do sterowania urządzeniami (projekcja/rolety).
• 1 × RS‑232 – port sterowania.

Wideo / kompatybilność:

• Rozdzielczości do 4096×2160 @ 60 Hz 4:4:4 (4K60 4:4:4).
• Standardy: HDMI 2.0, HDCP 2.2.
• Pasmo sygnału: 18 Gb/s.

Sterowanie / funkcje:

• Automatyczne włączanie/wyłączanie wyświetlacza na sygnał HDMI.
• CEC i RS‑232 – sterowanie urządzeniami bez dodatkowego systemu.
• EDID Management – 15 presetów EDID na pokrętle.

Zasilanie / środowisko:

• DC 12 V 0.5 A zasilacz w zestawie.
• Pobór mocy: < 3 W.
• Zakres temperatury pracy: 0 – 45 °C.
• Wilgotność: 10 % – 90 %.

Fizyczne:

• Wymiary: ok. 119.8 × 20 × 80 mm.
• Waga: ok. 0.5 lb / 226 g.

Zawartość zestawu:

• Liberty DL‑UHDILC – kontroler HDMI auto‑sensing.
• Zasilacz DC z adapterami (US/UK/EU/AU).
• RS‑232 → Phoenix breakout kabel i terminale.
• Instrukcja szybkiej instalacji.
